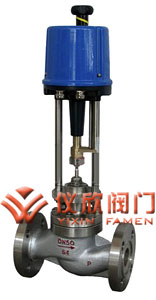

KHTS電動單座調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534-2標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構及PSL、3810、361L等電動執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
 |
 |
| KHTS電動單座調節閥 | KHTS電動單座調節閥 |
| 型式 | 直通單座鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | 25、25mm | |
| 公稱壓力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG、溝槽型、嵌入型 |
| 常溫型(P) | JIS B2201-1984、ANSI B16.5-1981、JB79-59等 | |
| 法蘭標準 | 嵌接焊SW | |
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 | |
| 上閥蓋 | 常溫型(P) | -17~+230℃ |
| 伸長I型(EI) | -45～-17℃ +230～+566℃ | |
| 伸長II型(EII) | -100～-45℃ | |
| 伸長III型(EIII) | -196～-100℃ | |
| 注：工作溫度不準超過各種材料的允許范圍。 | ||
| 壓蓋型式 | 螺栓壓緊式 | |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
型式：直通單座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

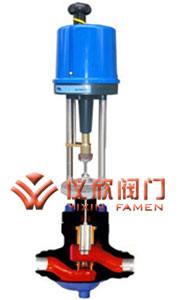

閥內組件
閥芯型式：?jiǎn)巫烷y芯

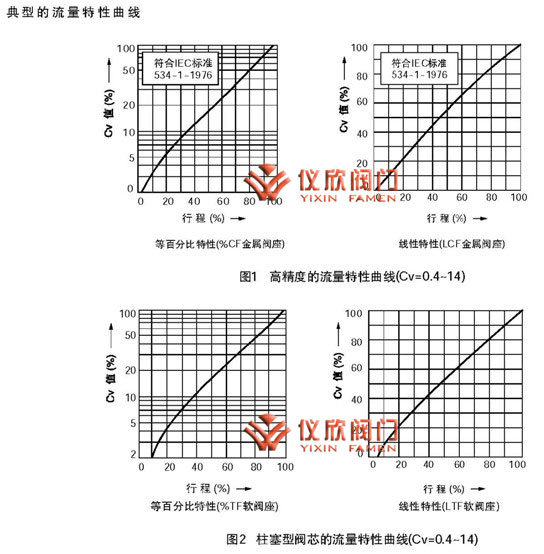

流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
型 式：DKZ系列電動執行機構；361L系列電子式電動執行機構；PSL系列電子式電動執行機構
輸入信號：DKZ執行機構：Ⅱ型0～10mA?DC(輸入電阻200Ω)；Ⅲ型4～20mA?DC(輸入電阻 250Ω) 361L執行機構：4～20mA?DC或1～5V(輸入電阻250Ω) PSL執行機構：4～20mA?DC
電源電壓
DKZ執行機構：220V，50Hz。
361L執行機構：220V，50/60Hz。
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz
手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：氣動帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
電動配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%
基本誤差：氣動帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%
電動執行器配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

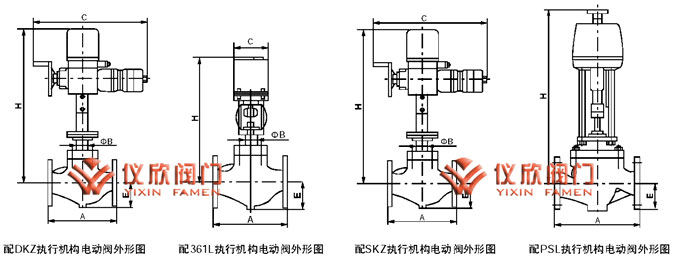

| 公稱通徑 | 執行機構 | H | C | φB | E | |||
|---|---|---|---|---|---|---|---|---|
| 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） | |||||
| 40 | LHA1D、R | 425 | 590 | 705 | 945 | 230 | 218 | 70 |
| LHA2D、R | 500 | 665 | 780 | 1020 | 281 | 267 | ||
| LHA3D、R | 590 | 760 | 875 | 1140 | 363 | 350 | ||
| 50 | LHA1D、R | 425 | 595 | 710 | 950 | 230 | 218 | 80 |
| LHA2D、R | 500 | 670 | 785 | 1025 | 281 | 267 | ||
| LHA3D、R | 595 | 765 | 875 | 1140 | 363 | 350 | ||
| 65 | LHA2D、R | 575 | 745/755 | 880 | 1130 | 281 | 267 | 88 |
| LHA3D、R | 630 | 800/810 | 930 | 1180 | 363 | 350 | ||
| LHA4D、R | 865 | 1035/1045 | 1165 | 1495 | 520 | 470 | ||
| 80 | LHA2D、R | 580 | 755/765 | 900 | 1135 | 281 | 267 | 98 |
| LHA3D、R | 635 | 810/820 | 955 | 1190 | 363 | 350 | ||
| LHA4D、R | 870 | 1045/1055 | 1190 | 1505 | 520 | 470 | ||
| 100 | LHA2D、R | 610 | 810/870 | 915 | 1150 | 281 | 267 | 113 |
| LHA3D、R | 660 | 860/870 | 1020 | 1205 | 363 | 350 | ||
| LHA4D、R | 890 | 1100/1110 | 1255 | 1520 | 520 | 470 | ||
| LVA5D | 1300 | 1515 | 1710 | 1940 | - | 620 | ||
| LVA5R | 1420 | 1635 | 1820 | 2050 | - | 620 | ||
| LVA6R | 1160 | 1375 | 1560 | 1790 | - | 445 | ||
| LVP5 | 940 | 1155 | 1340 | 1570 | - | 345 | ||
| 150 | LHA3D、R | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
| LHA4D、R | 955 | 1190/1215 | 1425 | 1570 | 520 | 470 | ||
| LVA5D | 1360 | 1620 | 1870 | 2000 | - | 620 | ||
| LVA5R | 1480 | 1740 | 1980 | 2110 | - | 620 | ||
| LVA6R | 1220 | 1480 | 1720 | 1850 | - | 445 | ||
| LVP5 | 1000 | 1260 | 1500 | 1630 | - | 345 | ||
| LVP6 | 1210 | 1470 | 1710 | 1840 | - | 445 | ||
| LVP7 | 1290 | 1550 | 1790 | 1920 | - | 545 | ||
| 200 | LHA4D、R | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
| LVA5D | 1475 | 1740 | 2025 | 2155 | - | 620 | ||
| LVA5R | 1585 | 1850 | 2145 | 2275 | - | 620 | ||
| LVP5 | 1165 | 1425 | 1665 | 1795 | - | 345 | ||
| LVP6 | 1375 | 1635 | 1875 | 2005 | - | 445 | ||
| LVP7 | 1455 | 1715 | 1955 | 2085 | - | 545 | ||
